МОСТ-1

                полуавтоматический прибор
                             "МОСТ-1"
                  для определения времени
                      деэмульсации масла

Прибор "МОСТ-1" специально разработан для лабораторий, связанных с исследованием качества нефтяного масла по ГОСТ 12068-66.

ООО "Фирма Стройэнергомонтаж" совместно с Хим. Службой ОАО "МОСЭНЕРГО" разработали прибор для определения времени деэмульсации масла "МОСТ-1".
Полуавтоматический прибор "МОСТ-1" предназначен для определения времени деэмульсации нефтяных масел, т.е. времени, в течение которого масло отделяется от воды после эмульгирования в условиях испытания
(по методу ГОСТ 12068-66).

В данной разработке мы учитывали требования и пожелания сотрудников, непосредственно работающих на приборах хим. контроля в масляных лабораториях тепловых электростанций
ОАО "МОСЭНЕРГО"
такие как:
- Компактность аппарата;
- Возможность разборки для осуществления чистки;
- Цифровые жидкокристаллические дисплеи температуры, которые хорошо различимы;
- Встроенный жидкокристаллический таймер для определения времени деэмульсации;
- Прибору "МОСТ-1" не требуется дополнительных подводов водопроводной воды для охлаждения;
- Отсутствие зависимости от температуры окружающей среды (в аппарате используется компактный, без газовый, не обслуживаемый, охладитель-нагреватель, что позволяет точно регулировать как нагрев, так и охлаждение воды в бане для эмульгирования);
- Для подготовки сухого пара используется специальный каплеуловитель, что исключает попадание конденсата в испытуемое масло во время опыта;
- Во время эмульгирования отсутствие тепловой "рубашки" вокруг испытуемого масла в пробирке обеспечивает непрерывный поток воды по специальной схеме;
- Эргономичное расположение дисплеев и клавиш;
- Долговечность и ремонтопригодность;

Аппарат "МОСТ-1" проектировался и прошел испытания на ТЭЦ-27 с участием сотрудников хим. лаборатории масел.
На данный момент большинство станций ОАО "МОСЭНЕРГО" успешно проводят анализ по определению времени деэмульсации масла на новейших приборах "МОСТ-1", не имеющих аналогов в России и за её пределами.

Прибор выпускается в новой модификации с середины ноября 2004 года.

Были конструктивно изменены и усовершенствованны все составляющие прибора взаимодействующие с водой.
Нагревательный элемент выполнен в оболочке жаропрочного стекла симплекс, а так же все датчики и водо-подающие трубки. Это позволило содержать прибор в заправленном состоянии неограниченное время, а так же увеличился срок их службы.

В новой модификации прибора установлен регулятор парообразования, что даёт возможность точно отрегулировать диапазон температуры пара и интенсивность подачи.

Назначение прибора

Технические характеристики

Комплектация поставки

Документы

	Назначение прибора

	Прибор предназначен для определения времени деэмульсации масла - это обязательный анализ для турбинного масла на теплоэлектростанциях, который определяет возможность отслоения (отделения) воды от масла в определённых условиях по ГОСТ 12068-66. На основании данного анализа в масло вводятся соответствующие присадки. Постоянный контроль времени деэмульсации масла позволяет увеличить срок службы агрегата, и более рационально использовать деэмульгирующие присадки.

	Технические характеристики

	Система регулирования подачи пара в приборе обеспечивает нагрев масла во время эмульгирования, до температуры 88-90^оС за 45-75 сек. Данные параметры точно подстраиваются регулятором интенсивности пара. Для проведения одного испытания необходимо 20 см³ масла. Объем вытесняемой эмульсии пароподающей трубкой и термодатчиком при 40 см³ эмульсии в пробирке не более 2,0 см³. Температура воды в водяных банях для эмульгирования и для деэмульсации: - для эмульгирования масла Т1 от 20 до 25^оС, с автоматическим поддержанием температуры на уровне 21-21,5^оС - для деэмульсации масла Т2 от 93 до 95^оС, с автоматическим поддержанием температуры на уровне 93,5-94,5^оС. Время выхода прибора в режим автоматического поддержания температуры в заданных пределах 18-20 мин. при температуре окружающей среды в пределах ~18-23^оС (если температура меньше или больше этих пределов, то соответственно требуется больший или меньший период времени для выхода прибора в режим в готовности). Номинальная потребляемая мощность не более 1200 Вт. Масса прибора без воды не более 3 кг. Габаритные размеры прибора глубина/ширина/высота 285/350/350 мм.

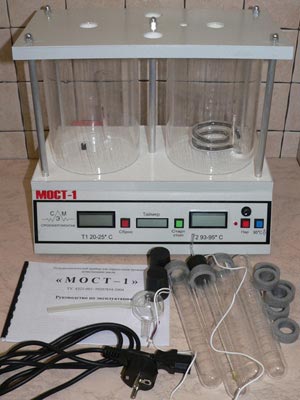

Комплектация поставки

Наименование		Кол-во, шт.
1.	Прибор для определения времени деэмульсации масла "МОСТ-1"	1
2.	Пробирка для эмульгирования масла	4
3.	Пробка пробирки со стеклянной пароподающей трубкой и термодатчиком	1
4.	Защитноё кольцо для пробирки	10
5.	Каплеуловитель с силиконовой трубкой	1
6.	Резиновая пробка для водяной бани диаметром 29 мм	2
7.	Сетевой шнур	1
8.	Руководство по эксплуатации прибора	1
9.	Паспорт прибора (ПРИЛОЖЕНИЕ 1 руководства по эксплуатации)	1
10.	Гарантийный талон (ПРИЛОЖЕНИЕ 2 руководства по эксплуатации)	1
11.	Карта заказа (ПРИЛОЖЕНИЕ 3 руководства по эксплуатации)	1
12.	Программа аттестации ПА201 00170-2003 (ПРИЛОЖЕНИЕ 4 руководства по эксплуатации)*	1
13.	Упаковочный лист	1

* Данный прибор относится к средствам испытаний по ГОСТ Р8.568-97, для которого предусмотрена первичная аттестация и периодические аттестации метрологической службы.

	Документы

	Аппарат "МОСТ-1" прошел тестирование и получил следующие документы: Протокол испытаний филиала ОАО "МОСЭНЕРГО" ТЭЦ-27. Испытания проводились под руководством Начальник хим. лаборатории Зеновой Н.В. Протокол испытаний ОАО "Всероссийского Теплотехнического Института". Испытания проводились под руководством Нач. лаборатории топлив и масел Ванштейна А.Г. Протокол испытаний на соответствие с ГОСТ12068-66, Программа аттестации ПА201 00170-2003, Аттестат первичной сертификации Государственного Метрологического Центра "ВНИИИМ им. Д.И. Менделеева". Испытания проводились под контролем руководителя лаборатории Государственных эталонов в области аналитических измерений Конопелько Л.А. и руководителя ГНМЦ Александрова В.С. Экспертное заключение №6 от28 07.2004г. Испытания проводились в Инженерном центре ЕЭС "Фирма ОРГРЕС" под руководством Шуварина Д.В. (испытания проводились по заказу ЭнСЕРТИКО) Аккредитация ЗАО "ЭнСЕРТИКО" №000033 рег.№СП0033300704 от 30.07.2004 г. на соответствие требований РАО ЕС России, Нач. отдела сертификации Морозов А. Разрешение о применении знака соответствия требованиям РАО ЕЭС России "Энсертико" №000013 от 30.07.2004г.
